桥梁支座更换

桥梁支座分类以及各种支座更换施工技术介绍

服务热线:400-870-8043
立即咨询

一、桥梁支座安装技术

(一)桥梁支座的作用

桥梁支座是连接桥梁上部结构和下部结构的重要结构部件,位于桥梁和垫石之间,它 能将桥梁上部结构承受的荷载和变形(位移和转角)可靠的传递给桥梁下部结构,是桥梁的重要传力装置。

▼支座结构

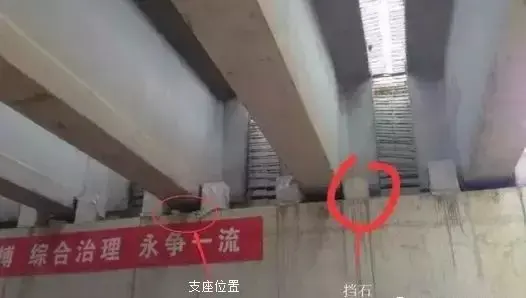

▼支座位置

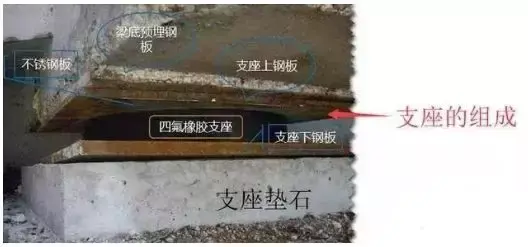

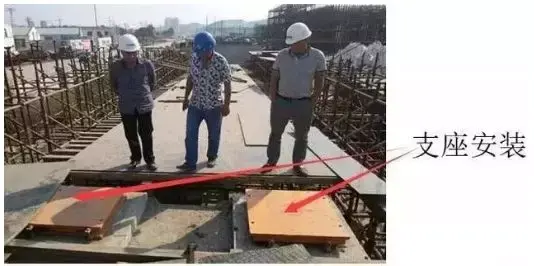

▼支座与支座垫石

桥梁支座的功能要求:

①首先支座必须具有足够的承载能力,以保证可靠的传递支座反力(竖向力和水平力) ;

②其次支座对桥梁变形的约束尽可能的小,以适应梁体自由伸缩和转动的需要;

③另外支座还应便于安装、养护和维修,并在必要时可以进行更换。

(简单记住:1传力,2不约束梁体,3便于修复更新)


(二)桥梁支座的分类

(1)按支座变形可能性分类:

①固定支座、

②单向活动支座、

③多向活动支座。

(2)按支座所用材料分类:

①钢支座、

②聚四氟乙烯支座(滑动支座)、

③橡胶支座(板 式、盆式)等。

(3)按支座的结构形式分类:

①弧形支座、

②摇轴支座、

③车昆轴支座、

④橡胶支座、

⑤球形钢支座、

⑥拉压支座等。

桥梁支座类型很多,主要根据:

①支承反力、

②跨度、

③建筑高度、

④预期位移量

来选定,城市桥梁中常用的支座主要为板式橡胶支座和盆式支座等。

▼常用的两种支座

(三)常用桥梁支座施工

▼支座与支座垫石

(1)支座施工一般规定:

1)当实际支座安装温度与设计要求不同时,应通过计算设置支座顺桥方向的预偏量。

2)支座安装平面位置和顶面高程必须正确,不得偏斜、脱空、不均匀受力。

3)支座滑动面上的聚四氟乙烯滑板和不锈钢板位置应正确,不得有划痕、碰伤。

4)活动支座安装前应采用丙酣或酒精解体清洗其各相对滑移面,擦净后在聚四氟乙烯板顶面凹梢内满注硅脂。重新组装时应保持精度。

5)墩台帽、盖梁上的支座垫石和挡块宜二次浇筑,确保其高程和位置的准确。垫石混凝土的强度必须符合设计要求。

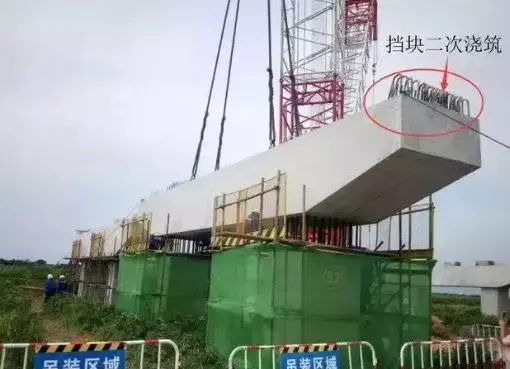

▼挡块(也叫防落梁挡石)

(2)板式橡胶支座:

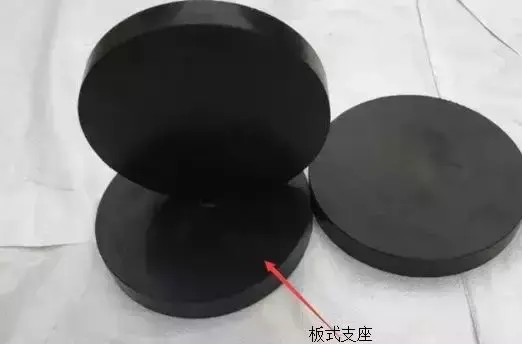

▼板式橡胶支座

1)支座安装前应将垫石顶面清理干净,采用于硬性水泥砂浆抹平,顶面标高应符合设计要求。

▼垫石抹平

2)梁、板安放时应位置准确,且与支座密贴。如就位不准或与支座不密贴时,必须重新起吊,采取垫钢板等措施,并应使支座位置控制在允许偏差内,不得用撬棍移动(就是不能随便去挪动)。

(3)盆式橡胶支座:

▼防水盆式橡胶支座

1)现浇梁盆式支座安装(现场浇筑粘结):

①支座安装前检查支座连接状况是否正常,不得松动上下钢板连接螺栓。

②支座就位部位的垫石凿毛,清除预留锚栓孔中的杂物和积水,安装灌浆用模板,检查支座中心位置及标高后,采用重力方式灌浆。

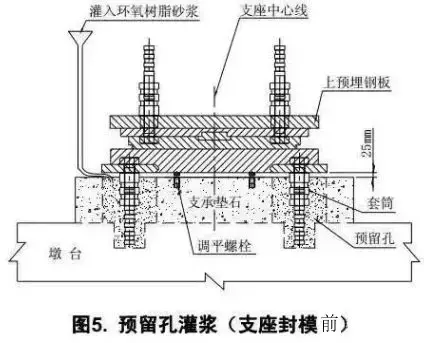

▼重力灌浆示意图

③灌浆材料终凝后,拆除模板,检查是否有漏浆,待箱梁浇筑完混凝土后,及时拆除各支座的上下钢板连接螺栓。

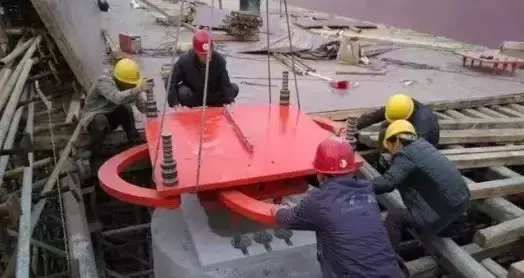

▼现浇盆式支座安装

2) 预制梁盆式支座安装(提前钢筋安装好):

①预制梁在生产过程中按照设计位置预先将支座上钢板预埋至梁体内。

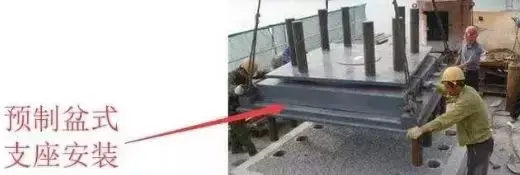

▼预制盆式支座安装



②在施工现场吊装前,将支座固定在预埋钢板上并用螺栓拧紧。

③预制梁缓慢吊起,将支座下锚杆对准盖梁上预留孔,缓慢地落梁至临时支撑上,安装支座的同时,盖梁上安装支座灌浆模板,进行支座灌浆作业。

▼灌浆作业

④支座安装结束,检查是否有漏浆处,并拆除各支座上、下连接钢板及螺栓。

(4) 支座安装后,支座与墩台顶钢垫板间应密贴。

(四)支座施工质量检验标准 (重要)

(1)主控项目:

1)支座应进行进场检验。

检查数量:全数检查。

检验方法:检查合格证、出厂性能试验报告。(都是与单体性能有关的)

2) 支座安装前,应检查①跨距、②支座栓孔位置和③支座垫石顶面高程、④平整度、⑤坡度、 ⑥坡向,确认符合设计要求。

检查数量:全数检查。

检验方法:用经纬仪、水准仪与钢尺量测。(都是与尺寸有关的)

3)支座与梁底及垫石之间必须密贴, 间隙不得大于O.3mm。

垫石材料和强度应符合设计要求。

检查数量:全数检查。

检验方法:观察或用塞尺检查、检查垫层材料产品合格证。

4) 支座锚栓的埋置深度和外露长度应符合设计要求。

支座锚栓应在其位置调整准确 后固结,锚栓与孔之间隙必须填捣密实。

检查数量:全数检查。

检验方法:观察。

5 )支座的粘结灌浆和润滑材料应符合设计要求。

检查数量:全数检查。

检验方法:检查粘结灌浆材料的配合比通知单、检查润滑材料的产品合格证、进场验 收记录。

(记住:以上5个主控项目都是全数检查)

(2)一般项目: 支座安装允许偏差应符合表lK412017的规定。
